做为示波器,做为数据记录仪,适用在各种场合进行数据采集和记录。
● 工作速度比以前机型提高3倍
● 最大64通道/128通道的多通道数据采集(使用8958扫描单元)
● 20MS/s的高速采样读取
● 搭载了LAN/USB/PC卡槽等各种接口
● 有丰富的温度、FFT、应变、F/V、电荷等输入单元

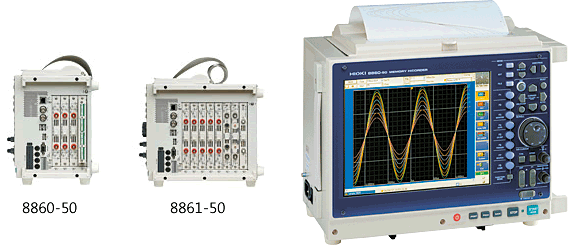

仅8860-50，8861-50本机不能使用，请将另外选购的输入单元装在本机上一起使用。
*无论何种情况，都需要1种内存扩展板。8861-50同种类的需2块，订货时请指定。
基本参数
| 8860-50 | 8861-50 |
|---|
| 单元 | 最大4单元 | 最大8单元 |
|---|
| 输入通道数 | 16个模拟通道+16个逻辑通道
64个模拟通道+16个逻辑通道 （使用8958） | 32个模拟通道+16个逻辑通道
128个模拟通道+16个逻辑通道 （使用8958） |
|---|
测量量程
（20格f.s.） | 5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100 | 5mV～20V/格, 12档量程（使用8956）
分辨率：量程的1/100 |
|---|
| 最大输入电压 | DC 400V（使用8956时） | DC 400V（使用8956时） |
|---|
| 频率特性 | DC～10MHz（使用8956时） | DC～10MHz（使用8956时） |
|---|
| 供电电源 | AC 100～240V, 50/60Hz
（不使用打印单元时最大220VA）
DC 12V系（使用9684时） | AC 100～240V, 50/60Hz
（不使用打印单元时最大280VA）
DC 12V系（使用9684时） |
|---|
| 体积及重量 | 330W × 250H × 184.5Dmm
8kg（不使用打印单元时） | 330W × 250H × 284.5Dmm
10.5kg（不使用打印单元时） |
|---|
存储功能的时间轴
（使用存储功能时） | 5μs ～5分钟／格, 26档量程,
采样速度:
固定:时间轴量程的1/100，
任意: 外部采样以采样周期来设定时间轴可设定2系统的采样速度 |
|---|
| 测量功能 | 存储 (高速记录), 记录(实时记录), 存储和记录 (实时记录+高速记录), FFT (频率分析), 实时保存功能 (可将数据实时保存保存在媒体) |
|---|
| 内存容量 | 模拟12bit × 32MW/ch (1ch 在 8860-50, 2ch 在 8861-50) ～ 2MW/ch (16ch 在 8860-50, 32ch 在 8861-50) *可扩展至32倍.(使用内存扩展板选件) |
|---|
| 保存媒体 | PC卡TYPE II槽× 2（标准）, 硬盘（内存选件） |
|---|
| 记录纸 | [打印单元-选件]：A4：216mm×30m 或 A6：112mm×18m ,卷装热敏纸, 记录速度: 最大25mm/秒 |
|---|
| 显示屏 | 显示屏10.4英寸TFT彩色液晶屏(SVGA,800×600点) |
|---|
| 接口 | GP-IB (PC卡), USB2.0 (标准插座A), LAN（HTTP/FTP/发送等），外部显示屏显示(15-pin D-sub, SVGA 输出) |
|---|
| 附件 | 电源线× 1, 输入线标签× 1,
波形查看软件（Wv+通信指令表×1） |
|---|
